Peralatan Pengujian Tekstil Diaphram Bursting Sistem Hidraulik Dapat Disesuaikan 20-600mL / Min
PENGANTAR:
Tekstil Diaphram Bursting Tester, juga sebagai sejenis peralatan pengujian tekstil,; gaya multidirectional yang dihasilkan oleh tekanan hidrostatik diterapkan pada kain untuk memeriksa kekuatan kain itu, fenomena ini disebut pengujian kekuatan meledak. Penguji Meledak Diaphram Hidraulik Otomatis dirancang khusus untuk melakukan pengujian kekuatan ledakan kain kitted, dengan kontrol pneumatik. Ini juga dapat digunakan untuk papan kulit, kertas & kartu dll.
Smith Barney Inc. sekarang dapat menawarkan mesin yang secara teknis canggih yang mudah digunakan dan murah untuk dimiliki.
PEMAKAIAN:
Tekstil Diaphram Bursting Tester Untuk menentukan kekuatan ledakan dan distensi pada ledakan kain tenun dan rajutan serta tekstil teknis, bukan tenunan, kain terikat, plastik, kulit (buatan dan alami) dan karton.
STANDAR PENGUJIAN:
ASTM D 3786 Metode Uji Standar untuk Kekuatan Ledakan Hidraulik dari Kain Tekstil
Metode Penguji Kekuatan Meledak Diafragma
BS 4768 Penentuan Kekuatan Meledak dan Distensi Meledak
ISO 13938-1 Tekstil - Sifat ledakan kain, Metode hidraulik untuk menentukan kekuatan ledakan dan distensi ledakan
Kertas ISO 2758 - Penentuan kekuatan ledakan
Papan ISO 2759 - Penentuan kekuatan ledakan
ISO 3303 Karet - atau kain berlapis plastik - Penentuan kekuatan ledakan - Metode hidraulik
WSP 030.1.R3 (12), BS 3424 (PT6), ERT 80-4-20, EN 12332-2, IWS TM 29, ASTM D751, JIS L-1018
PROSEDUR PENGETESAN:
Tekstil Burst Tester dirancang untuk mengukur kekuatan ledakan bahan kain yang mengalami peningkatan tekanan hidrostatik.Tekanan ini diterapkan ke daerah melingkar dari spesimen melalui diafragma elastis.Spesimen dipegang kuat di sekitar tepi wilayah melingkar ini dengan alat penjepit pneumatik.Ketika tekanan diberikan, spesimen berubah bentuk bersama dengan diafragma.Kekuatan ledakan sesuai dengan tekanan maksimum yang didukung oleh spesimen sebelum kegagalan.Identik, pada prinsip uji tarik multi-arah, Metode Ledakan Bola untuk Kain, peralatan pengujian tekstil ini tidak bergantung pada arah pemotongan sampel (mesin atau silang) karena kegagalan secara alami terjadi pada arah resistansi terkecil.
PROSEDUR:
Sampel kain dijepit di atas diafragma karet.
Tekanan dalam fluida meningkat sedemikian rupa sehingga spesimen meledak dalam waktu 20 ± 3 detik.(P1).
Ketinggian (ekstensi) diafragma dicatat.
Tes lain dilakukan tanpa spesimen.
Tekanan untuk melakukan ini dicatat dan kemudian dikurangi dari pembacaan sebelumnya.
(P1 - P2) adalah kekuatan ledakan spesimen yang sebenarnya.
RINCIAN TEKNIS:
Area Aplikasi |
Tekstil: Pakaian rajutan dan anyaman, Tekstil teknis |
Rentang pengukuran tekanan | 2000kPa, L / C: 1kPa |
Rentang pengukuran distensi | Hingga 75 ± 0,02 mm |
Mengukur area | 7,55cm² (Ø 31mm), 50cm² (Ø 79,8mm) |
Satuan pengukuran | kPa - kgf / cm² - mmHg - lb / in² - atm |
Metode tes | Kecepatan Konstan - Tekanan Konstan - Distensi Konstan - Waktu |
Laju aliran sistem hidrolik (dapat disesuaikan) | 20-600mL / menit |
Minyak hidrolik | Gliserin 85%, air suling 15% |
Sensor keamanan | Hentikan otomatis skala berlebih |
Karet diafragma tebal | ≤ 2 mm |
Port data | Port RS232 untuk koneksi printer dan konektor Mini-DIN 3 pin untuk PC |
Ukuran | 550 x 450 x 700 mm |
Sumber Daya listrik | 220V, 50Hz |
Persyaratan udara | 600-800kPa |
Bobot | 125kg |
AKSESORIS YANG DISEDIAKAN DENGAN INSTRUMEN:
1. Unit Utama: 01 No.

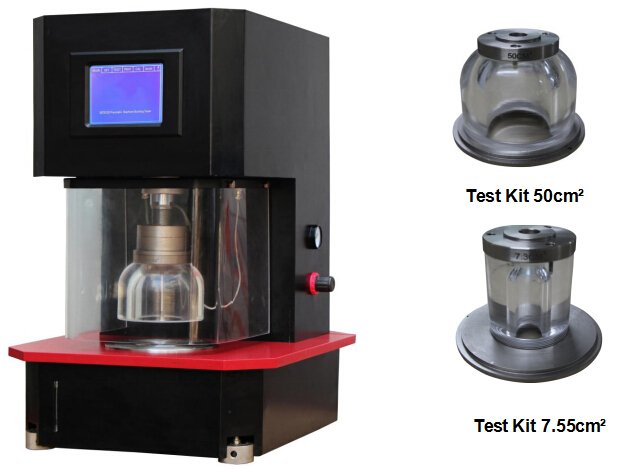

2. Test Kit 7.55cm² (Ø 31mm) dan 50cm² (Ø 79.8mm): 01 No. (masing-masing)
3. Diafragma Karet Sintetis (Maufacturer: James Heal): 02 No.
4. Kunci Pengencang Unit Diafragma: 01 No.
5.Pipa Udara (Untuk menghubungkan dengan kompresor): 01 No.
6. Gliserol (500mL): 01 No.
7. Perangkat lunak USB: 01 No.
8. Kabel Listrik: 01 No.
9. Panduan Pengguna ini: 01 No.
10. Sertifikat Inspeksi & Kesesuaian: 01 No.

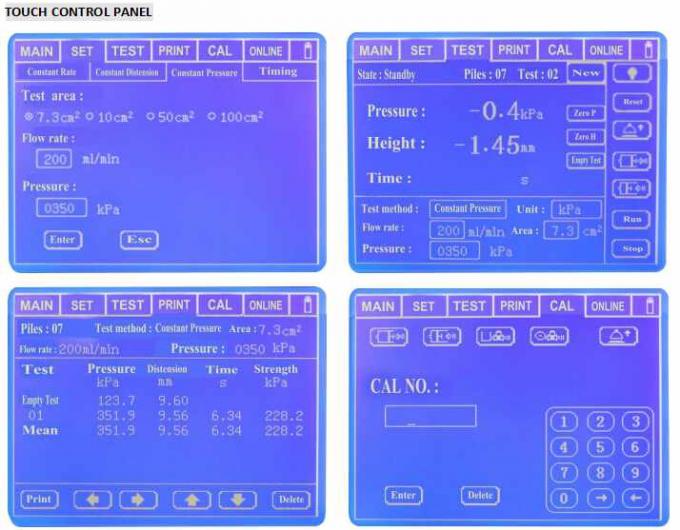

TAMPILAN PENGUJI BURSTING DIAPHRAM TEKSTIL:
