PLC Kontrol Paket Testing Equipment, Carton Clamp Angkatan Testing Machine

Cina PLC Kontrol Paket Testing Equipment, Carton Clamp Angkatan Testing Machine pemasok

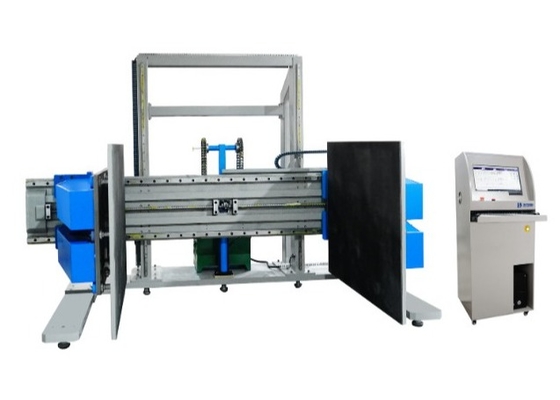

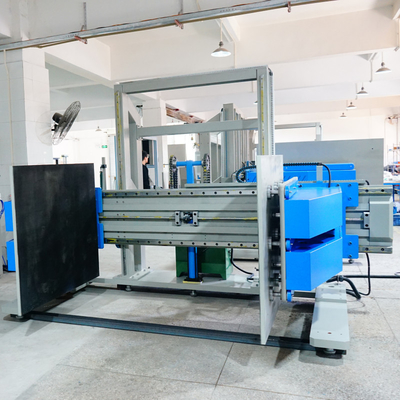

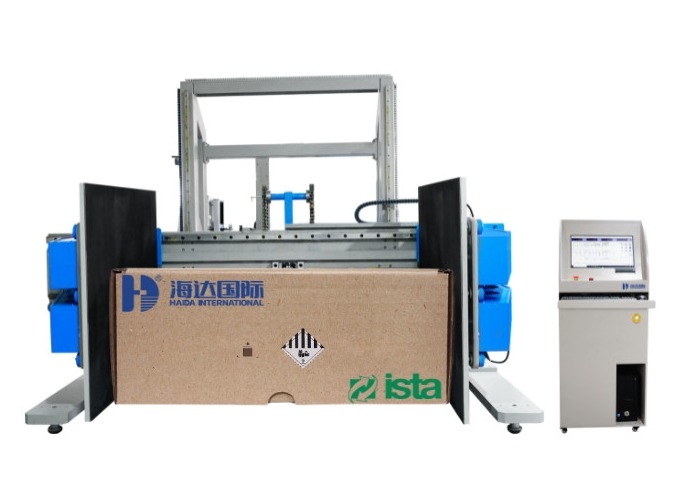

Gambar besar :  PLC Kontrol Paket Testing Equipment, Carton Clamp Angkatan Testing Machine

Detail produk:

Tempat asal: Guangdong, Cina (daratan)
Nama merek: HAIDA
Sertifikasi: ISO 9001:2000; ISO 9001:2008; QS-9000; ISO 14001:2004; CE, , SMC, CMC, CPA, CE,CMA,IMC
Nomor model: HD-A535

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1 Set
Harga: Negotiable
Kemasan rincian: Setiap set dilindungi dengan serat resin dan Film PP, kemudian dimasukkan ke dalam kasus kayu yang k
Waktu pengiriman: 20 hari setelah pesanan dikonfirmasi
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram, tunai, escrow
Menyediakan kemampuan: 30 Set per Bulan Haida
Contact Now
Detil Deskripsi produk
Maks.: 400 ~ 3000Lb Load cell:: 4 load cell untuk akurasi tertinggi
Ukuran: 2000 * 2800 * 2350mm Uji kecepatan:: 50-300mm / mnt, atur kecepatan tetap
Penyesuaian ketinggian pelat penjepit: 0-1000mm Ukuran kayu lapis: H48in * D48in

         Peralatan Kontrol Paket Pengujian PLC, Pengujian Karton Clamp Force



Deskripsi Produk:
Package & Carton Clamp Force Testing Machine dirancang untuk mengukur defleksi paket produk dan kapasitas perlindungan paket untuk produk ketika mengalami tekanan tingkat dalam proses transportasi dan penyimpanan untuk meningkatkan kualitas paket produk.



Parameter Utama

Item Spesifikasi
Bentuk sampel paket transportasi paralelepiped;
Berat uji maksimum 500 kg
Tekanan penjepit Tekanan 400-3000Lb (dapat disesuaikan) dapat diterapkan pada permukaan yang sesuai menurut diagram transportasi pada sampel uji;
Ukuran kayu lapis H48in * D48in
Penyesuaian ketinggian pelat penjepit 0-1000mm
Kecepatan mengangkat 50-300mm / mnt, atur kecepatan tetap
Menyebarkan lebar plat 200-2000mm
Ukuran 2000 * 2800 * 2350mm
Akurasi sensor 1/100000
Akurasi pengukuran 1%
Akurasi perpindahan penjepit ± 0,5 MM
Pengontrol daya Komputer menampilkan nilai daya maksimum dalam bahasa Cina dan Inggris
Persyaratan belat Dua pelat pegangan adalah 2000lb paralel dan datar tanpa deformasi dalam kondisi kerja, keadaan vertikal antara belat dan lantai, ketebalan belat ≥15mm, belat dapat mewujudkan aksi dan siklus penjepitan, pembukaan, kenaikan, dan penurunan siklus
Mode berhenti otomatis atur batas atas dan bawah untuk berhenti
Mode transmisi motor servo mengendalikan gaya penjepitan, dan kontrol motor AC naik dan turun
Perangkat perlindungan perlindungan kebocoran, perangkat batas perjalanan
Dapat dihubungkan ke komputer
Tegangan kerja AC 220V / 50HZ



Standar Desain:

ASTM D642, ASTM D6055, standar perusahaan SEAR Amerika.



Perlindungan keamanan

Perlindungan kelebihan beban, perlindungan tegangan lebih & perangkat perlindungan posisi terbatas



Metode Pengujian Kompresi Penjepit Produk Besar

1. Before placing the packaged product between platens, verify that the clamp force using the clamp indicator. 1. Sebelum menempatkan produk yang dikemas di antara platens, pastikan gaya penjepit menggunakan indikator penjepit. The indicator should be placed between the axes of the platen articulation points approximately 1/2 way up the platens. Indikator harus ditempatkan di antara sumbu titik artikulasi pelat sekitar 1/2 jalan di atas pelat.

2. Setiap kali produk dijepit, gaya harus berlakud selama minimal 15 detik dan tidak lebih dari 1 menit.

3. Terapkan gaya penjepit pada sampel dengan platens diletakkan di lantai dan tepi depan platens flush dengan bagian depan paket Jika paket terlalu besar untuk klem untuk menyiram ke tepi depan (yaitu, kulkas besar , traktor dll.), jepit sedekat mungkin ke tepi.

4. Jepit produk sebanyak 10 kali dalam orientasi flush.

5. Apply the clamp force on the packaged product with the platens in a 6×6 inch(15.2x15.2cm) offset position. 5. Terapkan gaya penjepit pada produk yang dikemas dengan platens dalam posisi offset 6 × 6 inci (15.2x15.2cm). Both the horizontal and vertical offset dimensions are measured at the front bottom corner of the platen. Dimensi offset horizontal dan vertikal diukur di sudut depan depan pelat. If the package is too large for the clamp to be positioned 6-inches from the front edge (ie, large refrigerator, tractor etc.), clamp as close to this position as possible. Jika paket terlalu besar untuk diposisikan klem 6 inci dari tepi depan (mis. Lemari es besar, traktor, dll.), Jepit sedekat mungkin dengan posisi ini.

1) Nomor pengecualian

1: for large products with an obvious, visible external skid, offset clamp testing is not conducted if the product does not extend beyond any part of the skid and there is some form of handling graphic or note that indicates to clamp only from the skid. 1: untuk produk besar dengan skid eksternal yang terlihat jelas, pengujian klem offset tidak dilakukan jika produk tidak melampaui bagian skid dan ada beberapa bentuk penanganan grafik atau catatan yang menunjukkan untuk menjepit hanya dari skid. If there is no graphic or not indicating this or there is some overhang beyond the skid, then the entire clamp test protocol is conducted. Jika tidak ada grafik atau tidak menunjukkan ini atau ada beberapa overhang di luar skid, maka seluruh protokol uji penjepit dilakukan.

2) Nomor pengecualian

2: Jika tinggi produk, ketika ditempatkan dalam orientasi pengiriman normal, adalah ≤ 12 inci, pengujian offset 6 x6 inci tidak dilakukan.

6. Jepit produk sebanyak 10 kali dengan penjepit pada posisi offset 6 x 6 inci.

7. Repeat step 5.2.5 except with a 2 x6 inch offset clamp position. 7. Ulangi langkah 5.2.5 kecuali dengan posisi penjepit offset 2 x 6 inci. The 2 x6 inch offset is similar to the 6 x6 inch offset except the platens are oriented such that they are 2-inches from the floor and 6-inches back from the package's front edge. Offset 2 x 6 inci serupa dengan offset 6 x 6 inci, kecuali platens yang diorientasikan sedemikian rupa sehingga berjarak 2 inci dari lantai dan 6 inci di belakang dari tepi depan paket. If the package is too large for the clamps to be positioned 2-inches from the front edge (ie, large refrigerator, tractor etc.), clamp as close to this position as possible. Jika paket terlalu besar untuk diposisikan klem 2-inci dari tepi depan (mis. Lemari es besar, traktor dll.), Jepit sedekat mungkin dengan posisi ini.

8. Ulangi flush dan offset jepitan pada semua sisi lain dari produk yang ditunjukkan dalam grafik penanganan yang dapat diterima untuk penanganan penjepit.

Menurut standar putusan, jika ada satu item gagal tes, maka diajukan "Lembar Penanganan Kegagalan Uji



Metode Pengujian Kompresi Penjepit Produk Kecil

Before clamp testing, verify that the clamp for using the clamp force indicator. Sebelum pengujian penjepit, pastikan penjepit untuk menggunakan indikator gaya penjepit. The indicator should be placed between the axes of the platen articulation points approximately 1/2 way up the platens. Indikator harus ditempatkan di antara sumbu titik artikulasi pelat sekitar 1/2 jalan di atas pelat.

Selama pengujian kompresi penjepit produk kecil, 4 sampel akan digunakan seperti diuraikan di bawah ini.



1. Jika, ketika berorientasi untuk pengujian penjepit (berdasarkan pada grafik penanganan) sisi-sisinya tegak lurus terhadap platens dari sampel tunggal ≤ 24 "(61cm), maka 4 sampel harus ditempatkan dalam orasi" berdampingan "seperti yang ditunjukkan ke gambar 1 (dengan 2 sampel di bagian bawah dan 2 di atas)
2. Jika, ketika berorientasi untuk penjepit menguji sisi tegak lurus terhadap platens sampel tunggal adalah> 24 "(61 cm) ,, maka 4 sampel harus ditempatkan dalam orientasi atas-bawah seperti yang ditunjukkan gambar 2. Jika, ketika ditempatkan 4-tinggi, salah satu sampel sepenuhnya di atas bagian atas platens, bahwa sampel dapat dihapus dari penjepitan hanya dalam orientasi ini (gambar 3 menunjukkan 3 MHC siap untuk pengujian penjepit dengan sampel ke-4 dihapus dari pengujian dalam orientasi ini)
3 Setiap kali sampel dijepit, gaya harus diterapkan minimal 15 detik dan tidak melebihi 1 menit.
4 .Apply the clamp force on the samples with the platens resting on the floor and the samples flush with the front edge of the platens (see fig2). 4. Terapkan gaya penjepit pada sampel dengan platens diletakkan di lantai dan sampel rata dengan tepi depan platens (lihat gambar 2). If the samples are too large for the clamps to be flush to front edge, clamp as close to the edge as possible. Jika sampel terlalu besar untuk dijepit rata ke tepi depan, jepit sedekat mungkin ke tepi.
5. Jepit produk sebanyak 10 kali dengan klem dalam orientasi flush.
6. Apply the clamp force on the packaged product with the platens in a 2×2 inch offset position(see fig 3). 6. Terapkan gaya penjepit pada produk yang dikemas dengan platens dalam posisi offset 2 × 2 inci (lihat gbr 3). Both the horizontal and vertical offset dimensions are measured at the front bottom corner of the platen. Dimensi offset horizontal dan vertikal diukur di sudut depan depan pelat. If the package is too large for the clamps to be positioned 2-inches from the front edge, clamp as close to this position as possible. Jika paket terlalu besar untuk diposisikan klem 2-inci dari tepi depan, jepit sedekat mungkin dengan posisi ini.
7. Jepit produk sebanyak 10 kali dengan klem pada posisi offset.
8. Repeat the flush and 2x2 inch offset camping on all other sides of the product that are identified in the handling graphics as acceptable for clamp handling. 8. Ulangi camping flush dan offset 2x2 inci pada semua sisi lain dari produk yang diidentifikasi dalam grafik penanganan yang dapat diterima untuk penanganan penjepit. Please note, depending on the box geometry, you may use both the side-by-side and top-bottom orientation during clamp testing. Harap dicatat, tergantung pada geometri kotak, Anda dapat menggunakan orientasi berdampingan dan atas-bawah selama pengujian penjepit.
