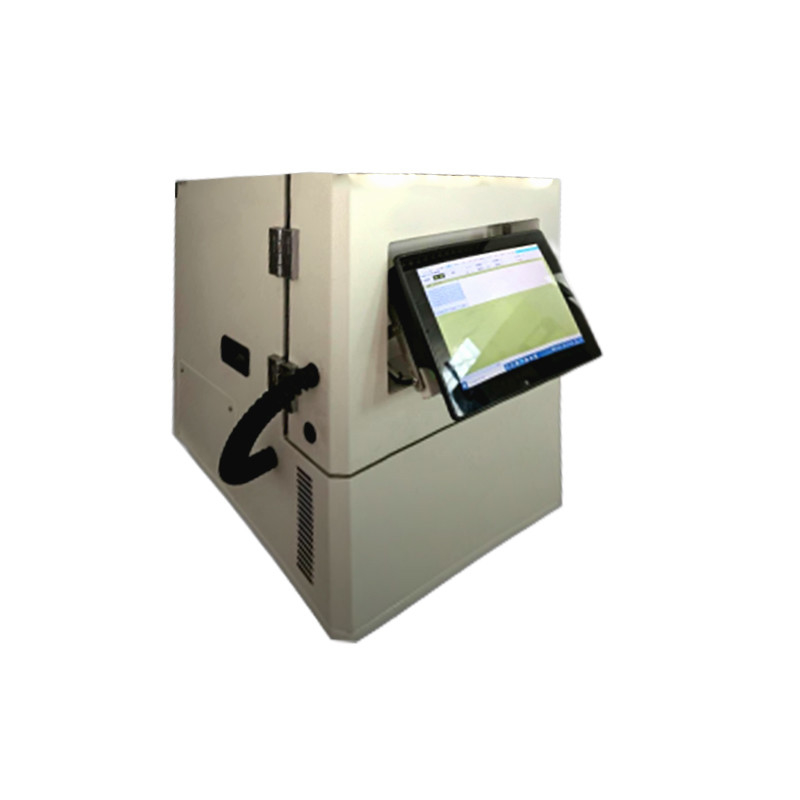

Mesin Uji Pengakuan Chip Alat Uji Cerdas SATA

Alat Uji Cerdas SATAMesin Uji Pengenalan Chip

Fitur Utama:

1. Dukungan untuk pengujian produk SATA;

2. Dukungan untuk penyesuaian jumlah potongan uji yang diproduksi untuk SATA, misalnya 96 buah, 124 buah, 196 buah, 256 buah, dll;

3. Dukungan untuk pengembangan kustomisasi mikro dan kecil, misalnya 6, 12, 18, dll;

4. Mendukung pengujian (-70 derajat hingga +180 derajat);

5. Dukungan untuk uji kegagalan daya abnormal dan uji penuaan;

6. Dukungan untuk pengujian kontrol suhu otomatis;

7. Dukungan untuk kontrol cerdas dari semua pengujian menggunakan perangkat lunak;

8. Dukungan untuk penyesuaian perangkat lunak uji;

9. Dukungan untuk kecepatan udara dan pemerataan suhu di dalam ruangan;

10. Dukungan untuk kontrol kenaikan dan penurunan suhu yang cepat;

11. Dukungan untuk pengembangan penuaan SATA yang disesuaikan;

12. Dukungan untuk kontrol jaringan, memungkinkan kontrol pengujian di luar lokasi dan melihat hasil pengujian;

13. dukungan untuk pengujian remote control APP;

Komponen Utama Mesin:

1. Sistem pengujian lengkap terdiri dari ruang suhu tinggi dan rendah, motherboard TEST PC, papan BASEBOARD dan PM, perlengkapan pengujian ESD, kabel KABEL data transmisi, panel serat berinsulasi depan dan belakang ESD, mainframe platform operasi layar sentuh, colokan penyegelan yang dapat disesuaikan, ESD dudukan motherboard PC depan, catu daya uji khusus, papan FPGA, dll.

Komponen Perangkat Keras Utama:

1. UJI motherboard uji PC;
2. Papan Alas Tiang;
3. Sirkuit mesin lengkap dan komponen kontrol daya;
4. Perlengkapan uji ESD untuk produk anti-statis;
5. ESD antistatis depan dan belakang lembar serat isolasi;
6. Segel silikon untuk ketahanan suhu tinggi dan rendah;
7. Rak motherboard komputer depan antistatis ESD;
8. Kabel KABEL data transmisi;
9. Catu daya uji khusus;
10. Sakelar Gigabit;
11. Tuan rumah konsol.

Komponen Utama Bagian Perangkat Lunak Dan Perangkat Keras:

1. Test PC: 1 set termasuk motherboard, CPU, HDD, hard disk, dan catu daya.Perangkat keras Test PC sebagian besar dikonfigurasi sesuai dengan PCT, BIT, MDT, dan FDS berikut;
2. Konsol: satu set host PC sentuh berkualitas tinggi yang dapat mengontrol seluruh operasi Test PC, adalah antarmuka kontrol untuk pengujian, digunakan untuk mengirim perintah pengujian dan skrip konfigurasi, dan merupakan pusat perintah pengujian;

Deskripsi Sistem Pengujian Terintegrasi Perangkat Keras dan Perangkat Lunak Cerdas SSD SATA:

1. Sistem uji cerdas PCIe SSD didasarkan pada platform sistem operasi Win10.Melalui mode skrip terbuka, suhu ruang suhu tinggi dan rendah dan item uji produk PCIE dapat dimodifikasi sesuka hati, dan data dapat ditransfer melalui sistem LINUX dan kapal tangki jalan untuk mencapai operasi satu klik , kontrol jaringan, menghemat tenaga kerja, manajemen data cerdas, dan penyimpanan permanen hasil pengujian.
2. Ini dirancang untuk keandalan dan stabilitas jangka panjang SSDPCIE, termasuk perangkat keras, perangkat lunak, dan desain mekanisme, tujuannya adalah untuk membuat pengujian seotomatis mungkin, item konfigurasi pengujian lebih fleksibel, saluran pengujian yang tersedia lebih banyak, dan menghemat ruang angkasa.

Fitur Sistem

1. PCBA dan perlengkapan ditempatkan di ruang khusus dengan beberapa hingga lusinan papan PC (bergantung pada ukuran ruang, ruang kecil untuk verifikasi SSD dan ruang besar untuk produksi SSD).Ini menghemat ruang dan menambah jumlah papan yang akan diuji (beberapa set dapat dengan mudah diatur).
2. Satu motherboard PC dapat dihubungkan dan diuji dengan 6 SSD SATA secara bersamaan, mendukung SSD tipe SATA2.0 dan SATA3.0.
3. Perangkat lunak pengujian Linux dan Windows yang dapat disesuaikan, konten pengujian dapat dikonfigurasi oleh satu atau lebih file skrip.Mendukung berbagai tes kegagalan daya, Burn-In-Test, tes pemeriksaan konsumsi daya, dll.
4. PC Windows dapat dihubungkan ke beberapa PC sistem pengujian melalui Ether-net, dan pengeditan skrip di sisi Windows dapat digunakan untuk mengontrol suhu Chamber secara otomatis dan melakukan beberapa item pengujian.
5. Dukungan untuk pengukuran dan pemeriksaan konsumsi daya SSD.
6. Mendukung fungsi Log UART untuk mengumpulkan semua pesan yang dikirim oleh setiap SSD yang diuji melalui Port UART-nya (desain SSD harus mendukung koneksi sinyal UART ke jari emas pin tertentu).
7. Perangkat lunak uji Linux khusus terhubung ke papan melalui antarmuka USB.

Tes Bersepeda Daya:

1. Tujuan utama dari tes ini adalah untuk memverifikasi bahwa SPOR bekerja dengan baik.Ini biasanya mencakup tes penurunan daya berikut.
2. Setelah semua perintah tulis SSD selesai, PC mengeluarkan perintah langsung siaga, lalu mati.Ini digunakan untuk NOPLP CAP SSD.
3. Setelah semua perintah SSDwrite selesai, PC segera dimatikan.Setelah dinyalakan kembali, semua data yang ditulis sebelum kegagalan daya terakhir harus dibandingkan.
4. (SPOR) Matikan saat perintah tulis masih dalam proses.Setelah dinyalakan kembali, semua data yang ditulis sebelum kegagalan daya terakhir perlu dibandingkan.
5. Utas eksekusi program yang digunakan oleh Write SSD tidak terkait dengan utas hitung mundur, jadi dijamin mati secara acak.
6. Tes Konsumsi Daya.
7. Menguji konsumsi daya selama membaca, menulis, dan menganggur untuk menyaring SSD yang haus daya.
8. Uji kinerja.
9. Menguji kinerja baca dan tulis untuk menyaring SSD yang tidak normal.
10. Tes Pembakaran.
11. Mirip dengan uji Mode LBA Burn-In-Test Windows, tersedia 7 pola.

Uji PC Deskripsi:

1. Uji PC terutama digunakan untuk menguji kehilangan daya SSD, perbandingan baca/tulis massal, baca/tulis disk penuh, uji penuaan media dengan pola tertentu, statistik blok buruk baru dan pengujian protokol, dll. Uji PCT terutama dibagi menjadi berikut ini kategori: PCT, BIT, MDT dan FDS.
2. PCT (Power Cycling Test): Berbagai tes kehilangan daya abnormal Pola, menguji pemrosesan kehilangan daya dan rekonstruksi algoritme SSD, memverifikasi integritas data selama kehilangan daya yang tidak normal.
3. BIT (Burn-In Test): memverifikasi bahwa berbagai pola dibaca/ditulis secara berurutan atau acak, dan dampak dari berbagai pola pada media.
4. MDT (Multi-Drive Test): Memverifikasi bahwa SSD mendukung perintah spesifikasi ATA1-8, mengirimkan perintah yang didukung ke SSD dan memverifikasi bahwa hasilnya tidak
5. Hasilnya akan diverifikasi untuk setiap masalah.
6. FDS (Pemindaian Drive Penuh): Operasi baca dan tulis drive penuh pada SSD untuk memverifikasi bahwa tabel pemetaan sudah benar;

Uji Fitur Rinci PC:

1. Tes Bersepeda Daya PCT

1. Konfigurasi berbagai pola;
2. Konfigurasi ukuran data baca/tulis;
3. Konfigurasi perbandingan baca/tulis berurutan versus acak;
4. verifikasi integritas data matikan yang tidak normal versus matikan normal;
5. scripting untuk mengontrol waktu power-up dan power-down;
6. Menentukan operasi baca/tulis data untuk LBA;
7. Menguji algoritme SSD untuk pemrosesan dan rekonstruksi power-down;
8. menguji stabilitas UPS dan nilai permintaan beban kapasitif;
9. Pengujian waktu boot disk;
10. Menguji stabilitas fungsi manajemen daya produk;
11. Menguji penuaan UPS pada disk uji;
12. Pengujian komponen elektronik tingkat papan untuk penyolderan pada suhu tinggi dan rendah;
13. kemungkinan menggunakannya untuk memverifikasi perlindungan kegagalan daya produk SSD di pasar
14. verifikasi kompatibilitas SSD dengan berbagai motherboard;
15. Verifikasi Trim;
16. Penyimpanan log pengujian dan pengunggahan reguler secara otomatis;

1. Tes Pembakaran BIT

1. Validasi pencocokan baca/tulis berurutan dan kinerja untuk berbagai Pola;
2. verifikasi perbandingan baca/tulis acak dan kinerja untuk berbagai Patten;
3. Statistik dampak berbagai pola pada media;
4. Pengujian penuaan berbagai produk Patten;
5. Pengujian penuh dan otomatis untuk semua Pola;
6. Hitungan dan Pola sektor dapat dituliskan;
7. Waktu pengujian untuk verifikasi perbandingan baca/tulis dapat diatur;
8. Menghitung blok buruk baru selama pengujian;
9. Tentukan ukuran Bingkai untuk menguji fungsionalitas penuh produk;
10. Verifikasi jalur data antara DDR, Flash, dan antarmuka;
11. Verifikasi stabilitas kinerja baca/tulis acak SSD;
12. Simpan log pengujian secara otomatis dan unggah secara berkala;

1. Tes Multi Drive MDT

1. Nomor sektor dapat dikonfigurasi;
2. LBA28 dan LBA48 dapat dikonfigurasi;
3. Verifikasi kompatibilitas protokol antarmuka produk;
4. Verifikasi dukungan produk untuk perintah yang ditentukan dalam protokol dan statistiknya;
5. Kemungkinan menentukan perintah untuk melakukan tes yang relevan pada produk;
6. verifikasi operasi baca/tulis untuk perintah DATA dan perbandingan data;
7. Verifikasi dukungan perintah No-Data;
8. Penyimpanan log pengujian dan pengunggahan reguler secara otomatis;

1. Pemindaian Drive Penuh FDS

1. Operasi baca dan tulis disk penuh untuk memverifikasi kebenaran tabel pemetaan disk dan untuk melakukan operasi perbandingan;
2. Nomor Pola dan Sektor dapat dikonfigurasi;
3. Pengaturan waktu yang dapat dikonfigurasi untuk operasi baca/tulis;
4. Pemutaran Flash untuk blok buruk dan blok Lemah;
5. Validasi DDR terhadap semua blok Flash;
6. Verifikasi bahwa tabel pemetaan algoritme SSD sudah benar;
7. Penyimpanan otomatis log pengujian dan pengunggahan reguler;
